Cómo cumplir el RIC N°06 en puesta a tierra: guía técnica 2026 para proyectos en Chile
Para cumplir la RIC N°06 se requiere diseñar, instalar y medir la puesta a tierra, y declarar la TE-1 ante la SEC mediante un instalador autorizado. El límite de referencia es ≤ 20 Ω en la puesta a tierra de servicio. En suelos difíciles, acondicionar el terreno con cemento conductivo CC-25 junto a un electrodo premoldeado ayuda a alcanzar el objetivo cuando la barra Copperweld no llega.
¿Necesitas validar el diseño antes de cerrar la obra?
Envíanos la ubicación, el tipo de instalación, la resistencia objetivo y las mediciones disponibles. Un especialista revisará el caso y te responderá dentro del próximo día hábil.
Solicitar evaluación técnicaEnviar antecedentes por WhatsApp
Evaluación inicial sin compromiso.
Última actualización: mayo 2026 — Equipo técnico Magno Terra.
Qué exige el RIC N°06 a un sistema de puesta a tierra
El Reglamento de Instalaciones de Consumo N°06 de la Superintendencia de Electricidad y Combustibles (SEC) establece los requisitos técnicos de las puestas a tierra de servicio y de protección para instalaciones eléctricas de baja tensión en Chile. En términos prácticos, una instalación cumple el RIC N°06 cuando su resistencia de puesta a tierra está dentro del umbral exigido por el tipo de instalación, su declaración TE-1 está respaldada por mediciones, y los materiales empleados están vigentes en el mercado nacional.
Aunque el RIC habla en general de cumplimiento, en proyectos residenciales y comerciales chilenos el referente operativo es mantenerse por debajo de 20 Ω en la mayoría de los casos, con instalaciones industriales o críticas exigiendo márgenes mucho más estrictos. Este número no es arbitrario: refleja el equilibrio entre el riesgo de tensión de contacto, la coordinación con las protecciones diferenciales (RCD) y la disipación segura de fallas a tierra.
Resistencia objetivo: por qué 2 a 20 Ω es el rango realista en Chile
En el norte de Chile —especialmente Atacama, Antofagasta y Tarapacá— la resistividad de los suelos arenosos y salinos puede superar los 1.000 Ω·m. En la zona central y sur, suelos arcillosos o vegetales suelen estar bajo los 200 Ω·m. Esta variabilidad explica por qué un mismo diseño puede entregar 0,8 Ω en Santiago y 40 Ω en Calama.
En las instalaciones reales que medimos con telurómetro, los electrodos con cemento conductivo y filtro magnetoactivo obtienen frecuentemente valores menores a 1 Ω en suelo apto. Sin embargo, comunicamos públicamente el rango 2 a 20 Ω porque ese es el rango que se puede sostener responsablemente en cualquier tipo de suelo chileno bajo la norma. Prometer sub-1 Ω como regla universal expondría al proyecto en suelos donde no aplica.
Documentación obligatoria: declaración TE-1 y respaldo de mediciones
El instalador autorizado debe presentar la declaración TE-1 ante la SEC con el detalle de la instalación de consumo, incluyendo la resistencia medida de la puesta a tierra. La medición debe realizarse con telurómetro calibrado, en condiciones representativas de la instalación final. Conservar el certificado de medición y la fotografía del equipo es práctica recomendada en auditorías posteriores.
Magno Terra entrega como parte del proyecto un informe de medición SEC firmado por ingeniero responsable, con la curva de resistividad del terreno, el cálculo de la malla, los valores medidos y las recomendaciones para mantenimiento o ampliación.
Errores comunes en proyectos que terminan rechazados por SEC
- Subdimensionar la puesta a tierra para suelos de alta resistividad. Diseñar con la fórmula estándar de barra cooper sin verificar resistividad real lleva a sorpresas en obra: la barra sola no logra cumplir.
- No declarar la resistencia final medida. El TE-1 sin valor numérico se entiende como instalación no verificada.
- Mezclar materiales sin compatibilidad galvánica. Cobre y acero en contacto directo, sin tratamiento, genera corrosión que degrada la resistencia con el tiempo.
- Empalmes apretados con conector mecánico estándar en lugar de unión soldada exotérmica. El RIC no exige soldadura exotérmica en todos los casos, pero las uniones mecánicas mal ejecutadas son el origen más frecuente de fallas tardías.
- Olvidar la coordinación con la protección diferencial. Una puesta a tierra que cumple la resistencia, pero con tiempo de actuación lento, deja al RCD sin condiciones de disparar a tiempo.
Cuándo conviene un sistema con cemento conductivo y filtro magnetoactivo
Las soluciones tradicionales de malla a tierra con barras cooper funcionan bien donde el suelo lo permite. Pero en proyectos críticos —centros de datos, hospitales, sitios de telecomunicaciones, infraestructura de carga EV, subestaciones industriales— se necesita resistencia estable a través del tiempo, baja sensibilidad a la sequía estacional, y un diseño compacto cuando hay restricción de área.

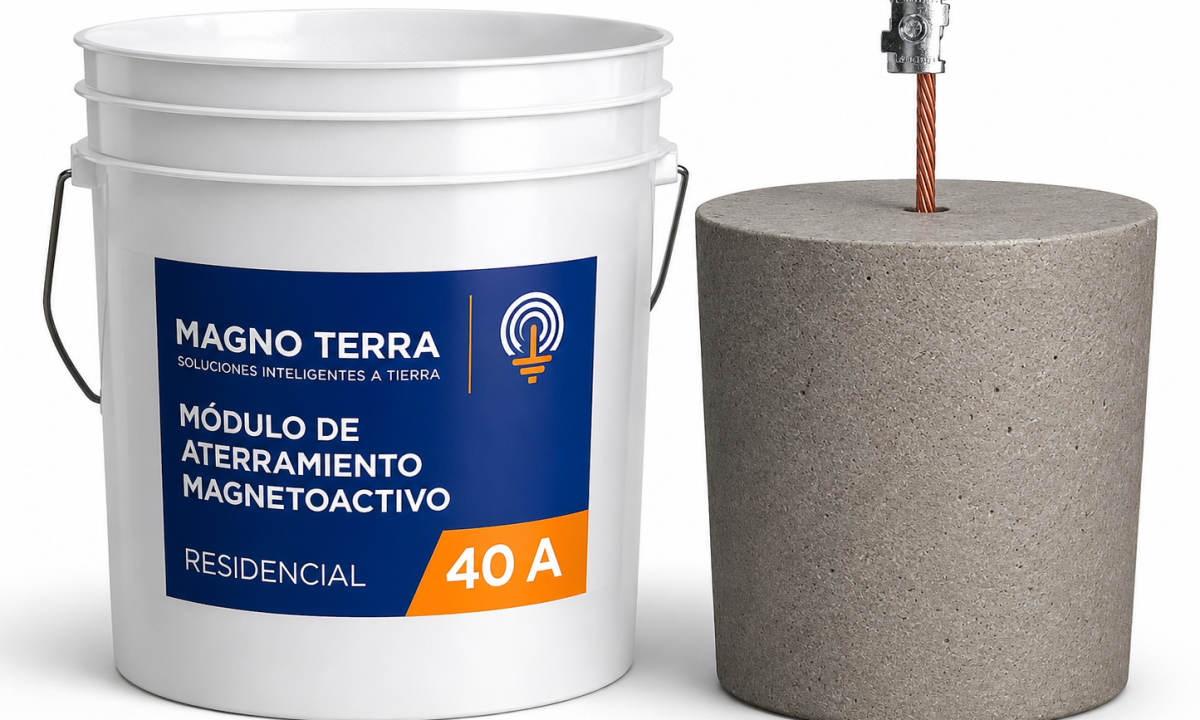

El electrodo con cemento conductivo y filtro magnetoactivo opera como alternativa o complemento a la malla tradicional: el cemento conductivo expande el área de contacto efectiva del electrodo y el filtro magnetoactivo acelera el drenaje de la corriente mediante campos eléctricos que dispersan la energía en las profundidades del suelo. El diseño es hermético, resistente al agua y la corrosión, y no requiere mantenimiento programado — instalaciones de Baselli Ingeniería superan los 5 años manteniendo sus mediciones originales.
Checklist rápida para cumplir RIC N°06
- Medir resistividad del suelo antes del diseño (telurómetro + método Wenner).
- Calcular la configuración del electrodo con la resistividad real, no la teórica.
- Especificar materiales con certificación SEC vigente.
- Ejecutar uniones soldadas exotérmicas en empalmes críticos.
- Medir resistencia final con el sistema completo, antes del cierre de obra civil.
- Adjuntar al TE-1 el informe de medición con foto del telurómetro y valor leído.
- Coordinar tiempos de disparo del RCD con la resistencia obtenida.
Lectura relacionada:Comparativo malla con barras cooper vs electrodo con cemento conductivo.
Conclusión
Cumplir el RIC N°06 no es una sola cifra: es un diseño coherente entre suelo, electrodo, conexiones y protecciones, documentado con mediciones reales. Para proyectos donde la barra cooper tradicional no logra el resultado estable —o donde el cliente exige márgenes más estrictos por criticidad operativa— un sistema con electrodo, cemento conductivo y filtro magnetoactivo es la evolución natural.
